國家能源集團北電勝利能源——儲運中心皮帶機節能提效項目改造
對地面生產系統M632、M633皮帶機驅動系統進行改造,實現對上述兩條皮帶機的永磁滾筒驅動運行,從而有效降低驅動系統故障率,提高系統傳動效能,并具有啟動電流小,起動轉矩大,過載能力強,減輕勞動強度等特性。
低碳賦能打造智能儲運
勝利能源儲運中心近年來是綠色發展的倡行者,以筑牢綠色屏障,守好綠水青山為信念,不斷把“綠色”的概念進行豐富和化,把生態文明理念貫穿于煤炭“破、儲、篩、輸、運”的全過程,狠抓節能減排,讓科技賦能“綠色”、“低碳”生產。而勝利能源儲運中心原有的裝車二系統倉下M632、M633皮帶機驅動系統因投運時間較長,效率較低,故障率高,能耗高、維護成本較高等問題。現針對這些問題對M632、M633膠帶機原有驅動系統進行永磁同步滾筒驅動改造,實現上述兩條膠帶機的永磁變頻驅動運行,取消減速機、液力耦合器、聯軸器、驅動滾筒、異步電機,升級為永磁同步電動滾筒+制動器的驅動形式;傳動最簡化,實現了無齒化傳動。從而有效降低驅動系統故障率,提高系統傳動效能。從而有效降低驅動系統故障率,提高系統傳動效能,永磁滾筒效率大于94.9%,功率因數大于0.95;并具有啟動電流小,啟動轉矩大,過載(2倍)能力強,效率高、能耗低、占地空間少、運行電流低等諸多優點。
本系統解決方案分別在兩個項目進行實施。
項目一采用30kW-160kW永磁滾筒驅動系統;
項目二采用660V/450Kw永磁直驅電動滾筒,并配置相應的自循環水冷裝置、箱式變壓器、變頻器。在現有帶式輸送機基本土建和機電設施配置基礎上,在不改變皮帶強度、托輥以及機架等條件下,通過取消異步電動機+永磁聯軸器+制動器+減速機+驅動滾筒的驅動形式,升級為永磁電動輥筒+制動器驅動形式,提升皮帶機裝機功率和皮帶帶速,進而提升單皮帶運行能力,實現M632、M633膠帶機小時運量由3000t/h提升到4000t/h,以實現M632、M633皮帶機帶速無極調速,正常生產情況下,單皮帶小時運量3000t/h、帶速4米/秒;短時提升產量情況下,單皮帶小時運量可以達到4000t/h、帶速5米/秒,為實現M632、M633皮帶機單皮帶運行裝車提供基本條件與可能。大大提高了生產能效,帶來了經濟效益。

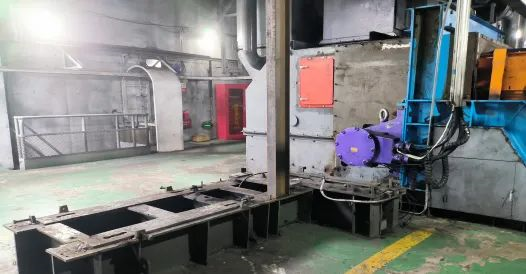

【改造前】
【改造后】
傳動簡化了,設備振動小了,且目前M632膠帶機在帶速4m/s運量運量3400t/h時,運行電流不足100A,運行功率不足100KW。將變頻器輸出功率限制在355KW輸出電流限制在550A,只開1號煤倉,3400t/h的運量,整條皮帶重載停止后,輕松實現重載啟動。
運量1600t/h時,變頻器電流62.1A
運量2600t/h時,變頻器電流64.56A
運量3200t/h時,變頻器電流74.33A
運量3400t/h時,變頻器電流81.16A
目前M632膠帶機已經完成永磁滾筒驅動改造,M633膠帶機還未改造。M632改造永磁滾筒后,比M633異步電機驅動的,定子、前軸溫度低接近一半。
方案優勢:
01節能
在現有全流程智能裝車站技術的基礎上,利用好M632、M633、M609三條變頻調速皮帶機的技術優勢,開發二號裝車站皮帶機智能調速技能控制技術,實現控制系統根據料流量自動控制皮帶運行速度,達到“料流量大、皮帶快速運行;料流量小、皮帶慢速運行”的節能效果,加之永磁滾筒自身節能效果,最終達到改造后M632、M633皮帶機相比異步機系統節能30%的節能效果,從而減少碳的排放;
02低維護成本
減少運行維護工作量,降低運行維護成本,提高設備可靠性,達到連續30天內無故障停機;
03高功率因數
提升皮帶機生產效率,滾筒額定效率達到96%,功率因數達到0.97;
04充裕的裝機功率
實現啟動電流小,滿載啟動,起動轉矩大的目標,可在2倍額定電流以內滿載啟動,起動轉矩達到額定轉矩200%;過載能力強,且通過變頻器做到平穩啟動運行,減少對電網沖擊,解決重載啟動困難。
嘉軒與勝利能源將以此為基礎,不斷探索全流程,全覆蓋,全方位的永磁驅動解決方案,努力為行業提供可復制,應用性強、極具推廣價值的應用模式。幫助企業增加產值利潤、及低碳、節能、節地等成效。
